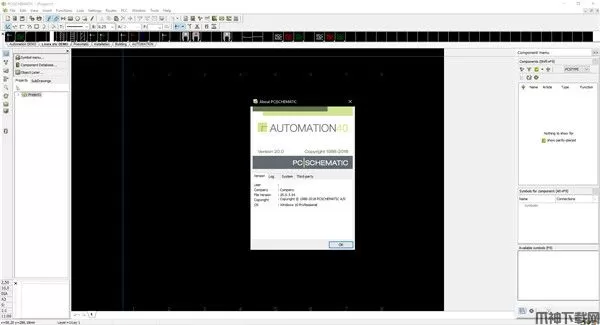

PC SCHEMATIC Automation 40

PC SCHEMATIC Automation 40是基于Windows系统环境的一款专业电气CAD软件，由丹麦DPS公司开发，它主要为电气设计师提供专业设计工具，可绘制电气电气原理图和安装布置图，同时提供全面的元件。并通过设计方案管理，有效的将设计师在PC schematic的设计方案分成三大管理部分：设计方案数据、页面、元件。通过这三部分让方案资料管理起来更方便，不容易出错。该软件支持自动生成各类材料清单报表，同时支持PLC、电缆、元器件等清单文件。可保存为PRO、dwg、pdf、dxf四种文件格式，有效满足设计师需求的文件格式。

软件特色

1.提供大量的IEC标准符号、电子电气设计符号和自定义符号放入符号库中 2.可以自定义创建专属元件数据库，可以安全地绘制出原理图、安装布置图和列出清单。 3.子图功能，模块和自动生成项目。 4.自动更新零部件或元件清单、接线端子清单、PLC 清单、电缆清单、标签、连接清单和目录表等所有清单。 5.支持AutoCAD文件DWG/DXF的导入和导出。 6.支持在项目的页面能插入OLE对象，方便使用Word或Excel的操作方式处理数据。 7.可以和PLC 及测量工具建立通讯连接。当来自PLC的数据变化时，图表中的相关数据被实时更新。 8.支持各种语言和字符，支持多种国家语言，如中文简体、中文繁体、英文、丹麦文、德文等。 9.设计方案三部分轻松管理：设计方案数据、页面和元件。 10.功能强大，专业的电气CAD软件。

功能介绍

1.自动更新元器件清单及连接清单 2.自动布置及更新线号 3.符合IEC/GB电气标准 4.智能拷贝 5.精确计算 6.页面间信号参考 7.参考指示符 8.自动导线连接 9.项目间轻松拷贝 10.自动生成电缆及接线端子布置图 11.与PLC I/O通讯 12.自动创建及发送订购文件

常见问题

1、能不能同时使用AutoCAD和专业电气绘图软件PCschematic呢？ 如果您习惯于在AutoCAD内绘制平面图，那么您仍可以这样做。您可以在AutoCAD中画出平面图，把它作为一个OLE对象插入到专业电气绘图软件中来，然后画出相关的电气图。电气信息被保存到专业电气绘图软件中。当您需要在平面布置图中做一些改动时，您可以从专业电气绘图软件直接转入AutoCAD 工作模式。打开文件，然后像往常一样对图纸做一些修改。当作完修改后，您可以转回到专业电气绘图软件的正常工作模式，然后把相关的电气信息也做相应的改动。直接在专业电气绘图软件中绘制出平面布置图也是可行的，可以把它作为一个AutoCAD文件保存在软件中。 当然，实现上述功能的前提是您必须同时安装有AutoCAD和PCschemetic ELautomation。 2、PCSchematic怎么添加中文数据库？ “设置”-“数据库”-“选择数据库文件”。选中中文数据库，然后再对数据库设置。数据库设置见参考资料。 3、PCschematic格式如何转换成AUTOCAD格式？ cad格式一般有dwg和dxf格式，另存为这两种格式即可。 4、如何卸载pcschematic？ 可以下载管理软件的程序来进行卸载。
