鲁班大师(钢筋)完整版

鲁班钢筋算量软件-鲁班大师(钢筋)是一款功能强大并完全免费的钢筋下料系统，也是国内首款可用于现场钢筋下料的软件。采用CAD转化建模，绘图建模，辅以表格输入等多种方式，整体考虑构件之间的扣减关系，解决造价工程师在招投标、施工过程钢筋工程量控制和结算阶段钢筋工程量的计算问题。鲁班钢筋软件可自动考虑构件之间的关联和扣减，用户只需要完成绘图即可实现钢筋量计算，内置计算规则并可修改，强大的钢筋三维显示，使得计算过程有据可依，便于查看和控制，报表种类齐全，满足各多方面需求。 鲁班钢筋软件与其他软件相比，它可完整显示整个工程的建筑模型，亦可查询构件布置是否出错，同时提供了钢筋实体的三维显示，可以模拟真实现场钢筋的排布情况，对于复杂构件可提前得知施工难度和注意要点。同时支持钢筋三维编辑，由于施工现场的变化比较大，下料工作人员最头疼的件事之一就是分段施工。比如分成三段，传统的手工折分时，一道梁需要看三次图纸，分三套料单。如果分段施工的后浇带位置发生临时改变，料单作废。而鲁班钢筋软件的施工缝可随时修改，只需要鼠标轻轻一点就可以马上刷新，自动折分计算结果，能够为用户提供更有效率的算量计算。有需要的朋友欢迎下载体验。

软件特点

一、内置钢筋规范，降低用户专业门槛 鲁班钢筋软件内置了现行的钢筋相关的规范，对于不熟悉钢筋计算的预算人员来说非常有用，可以通过软件更直观的学习规范，可以直接调整规范设置，适应各类工程情况。 二、CAD转化，掀起钢筋算量革命 传统的钢筋算量方式：看图→标记→计算并草稿→统计→统计校对→出报表软件的钢筋算量方式：导入图纸→CAD转化→计算→出报表(用时仅为传统方式的1/50) 三、LBIM数据共享 鲁班各系列软件之间的数据实现完全共享，在钢筋软件中可以直接调入土建算量的模型，给定钢筋参数后即可计算钢筋量。且各软件之间界面、操作模式、数据存储方式相同，学会了一个软件等于掌握了所有软件，提高了用户的竞争力。 四、计算结果核对，简单方便 利用三维显示，可以轻松检查模型的正确性和计算结果正确性。另外建设方、承包方、审价顾问之间核对工程量，只需要核对模型是否有不同之处即可。 五、报表功能强大，满足不同需求 大型工程手工计算钢筋工程量，计算书长达数百页乃至上千页。如果其中有错或设计变更，修改计算书非常痛苦，核对时，手写字体识别困难。利用软件，全部结果计算机打印，漂亮清晰，若某些数据修改只要在算量模型修改几个数据，就可方便地得到新的计算结果，打印出新的计算书。

功能介绍

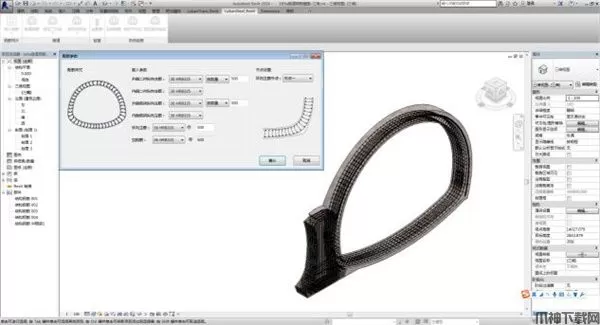

1、多种钢筋类型自动生成 剖面布筋可在剖面选择实体边按照间距均分生成纵向主筋并沿着实体基线方向自由延伸 平面布筋，三维状态下选择实体的面，自动在该面上生成网片钢筋 2、隧道参数化配置布筋 Revit钢筋布置常规方法，绘制剖面、绘制钢筋、通过复制、镜像、旋转得到完整的钢筋模型，每一根钢筋都需要手动绘制调整，费时费力 LubanSteel_Revit输入各钢筋配置参数及间距，指定布筋范围，自动按照规则生成隧道各类钢筋 3、桩配筋自动生成 参数化布置，快速生成桩主筋、台帽定位钢筋、螺旋箍筋、定位箍筋、支撑筋等 4、承台钢筋配置 参数化布置，承台按照上层主筋、中间层主筋、下层主筋形成承台主要的钢筋网片钢筋 按照环向主筋、上下拉筋形成承台主要的构造钢筋 只需要输入各钢筋参数，钢筋软件自动生成 5、自由绘筋 各种异型模型中、多折钢筋随处可见、变截面构件中钢筋处理也是耗时最长的一个 LubanSteel_Revit输入钢筋参数，指定钢筋平行变化的实体边，钢筋自动生成后可根据边的走向变化而变化，指定延伸端点，控制钢筋长度的变化，解决各种构件中异形钢筋的绘制难题

快捷键

Q 连续布墙 QD 墙洞 AL 暗梁 LL 连梁 GL 过梁 Z 点击布柱 AZ 自适应暗柱 PX偏心设置 ZD 柱端调整 SB边角柱识别 SZ边角柱设置 L连续布梁 W 支座识别 E支座编辑 D吊筋布置 JG格式刷 TM应用同名称梁 QL 圈梁 Ctrl+Alt+A 快速成板 B自由绘板 BD板洞 布置板筋 S布受力筋 F布支座钢筋 FS放射筋 OS圆形筋 LB楼层板带 CJ撑脚 QN绘制布筋区域 J 独立基础 R 基础连梁 P 基础梁 JS 支座识别 JB支座编辑 JJ吊筋布置 JG吊筋布置 JM应用同名称梁 FB 筏板 FD 筏板洞 WE 集水井 JF 布受力筋 FF布支座钢筋 BT基础板带 FC撑脚 布置轴线 ZW直线轴网 HW弧形轴网 FZ辅助轴线 FH自由画线 F2轴网锁定 Ctrl+N新建 Ctrl+O打开 Ctrl+P工程设置 Ctrl+L楼层复制 Ctrl+G导入构件 Ctrl+S(永久)保存 Ctrl+Shift+S另存为 Ctrl+K备份 Ctrl+R恢复 Ctrl+I (LBIM导入) Ctrl+M（LBIM导出） QU退出 Ctrl+Shift+E(永久)显示全部三维 Ctrl+Alt+I(永久)三维显示 Ctrl+Shift+C动态坐标居中 Ctrl+Shift+I放大 Ctrl+Shift+O缩小 Ctrl+Shift+T窗口平移 Ctrl+Shift+A窗口缩放 Ctrl+F构件显示控制 Ctrl+J界面切换 Ctrl+Z回退 Ctrl+U恢复 Ctrl+X(永久)剪切 Ctrl+C(永久)复制 Ctrl+CC(永久)粘贴板管理器 Ctrl+V(永久)粘贴 F6(永久)名称更换 F7(永久)格式刷 F9平法标注 BS构件变斜 F11标高调整 Ctrl+H顶标高随板调整 Ctrl+T其他钢筋调整 Num Del(永久)删除 M移动 CO复制 RO旋转 MI镜像 N对齐 O夹点编辑 G添加折点 H删除折点 QG切割

常见问题解答

一、梁不三维显示钢筋的解决方法？ 1.问题详解 先把梁进行了简单的定义，然后连续布梁，然后计算构件钢筋量，然后点三维查看，为什么能显示梁，但无法显示梁内钢筋的布置呢 2.解决方法 梁绘制好之后，要进行支座识别，再计算，可以单构件三维查看，也可整体三维查看 二、同名称构件钢筋柱梁节点处箍筋不同时怎么办？ 1.用平法标注命令对构件进行重命名 2.在该构件的计算设置中第43条直接编辑该处的箍筋信息，以及支数如C10@150(4-4) 三、在鲁班WKL,WL都转过来了，就JZL转不过来，这个是怎么处理？ "JZL"是可以转化，在我们软件中，"JZL"识别成次梁，所以在次梁里面要输入：“JZL/L",即可 四、BE轴网乱码 1.问题详解 土建工程在BE里面，轴网显示为乱码，轴网为自己建立的，上传到pds后，用BE查看时乱码 2.解决方案 是因为工程的模型离坐标原点太远，打开工程，把模型移动到原点附近即可 五、设置构件底标高调整的读取规则的方法？ 在基础层需要对竖向构件进行低标高自动调整，但是有时候读取规则与自己实际图纸需要不符，那么我们可以对其在软件中进行设置。点击“对构件低标高自动调整”，在弹出窗口中点击“标高设置”下的“设置”，修改里面的“自动读取规则”，根据图纸要求进行设置 六、不同楼层轴网不同的解决方法 当各个楼层中的轴网不一样时，软件中的轴网是整个工程显示的，所以可以在相关楼层使用辅助轴网处理 七、CAD转化好板筋后却无法计算的原因？ 当CAD识别好板筋之后，需要使用布筋区域匹配来对板筋进行位置识别，否则转化会不成功，无法进行计算 八、梁出现复合支座计算有误的解决方法？ 对于梁支座产生变动时，影响支座的实际宽度，点击“刷新制作宽度”再点击所需刷新支座的梁，右键即可刷新支座实际宽度；三项内容：未识别到的支座、单支座变成复合支座、复合支座变成单支座。并支持查看刷新查看日志

更新日志

v32.0.1版本 Bug修复： 1、修复个别案例工程柱计算异常问题。 2、修复个别图纸cad转化梁提示无效参数。 3、修复案例工程作为源工程导入软件报错。 4、修复个别案例工程筏板筋计算不过问题。 5、修复汇总类别修改后树状报表条件统计显示不对。 6、修复个别案例工程集水井计算报错问题。 7、修复批量修改保护层确定软件存在报错问题。 8、修复个别案例工程梁计算报错问题。
