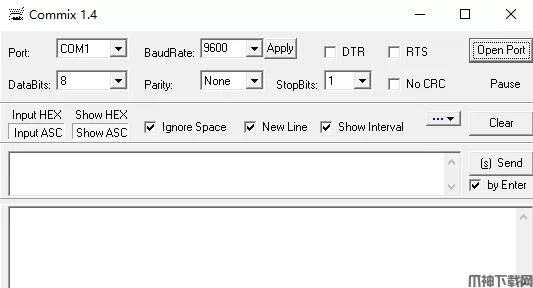

Commix1.4(串口调试工具)

commix1.4中文绿色版是一款串口设备调试工具，只要针对工业串口的调试工作。什么事串口呢？只要你讲计算机的主机掉过头来，你就会发现一个个有很多洞的接口，这就是串口，即串行接口。小编给大家带来的这款commix1.4中文版能够进行混合输入或显示16和10进制数、ASCII字符等等，能偶按照多种常用方法（Modbus等）自动校验各种串口，还可以将各种参数保存文注册表文件。

软件功能

1、 串口打开后，可随时修改通讯参数，除波特率需要按一下应用，其他都会自动应用，对于计算机不支持的组合，会有提示 2、 输入HEX： 用户输入数据看作16进制字节，不区分大小写 输入ASC： 用户输入数据看作ASCII字符 显示HEX： 接收到的数据显示为16进制字节 显示ASC： 接收到的数据显示为ASCII字符 忽略空格输入： 是否忽略用户输入数据中的空格 自动换行： 是否在接收与发送的数据之间自动换行显示 显示间隔： 是否显示发送结束到收到响应的间隔时间 DTR/RTS： 选中后相应针变高电平，用于一些无源485/422转换器 3、 在HEX和ASCII方式输入时，转义符输入都有效 4、 在ASCII方式，20h到7Eh的字符直接显示，其他字符显示为转义符形式 5、 选中“回车发送”，输入区内按回车相当于按发送按钮，如想输入多行，可用Ctrl+回车；不选中，则输入区内可用回车分行 6、 用户输入（从串口输出）的数据显示为绿色，从串口输入的数据显示为蓝色，发送到接收之间的间隔时间（毫秒）显示为灰色 7、 程序能用于最简单的3线制（串口2收、3发、5地）通讯，实际上目前工控设备多数只用了这3个通讯信号，有源232到485/422转换器便是如此 8、 点击...菜单图标，可选择将通讯数据或参数设置保存为文件 9、 程序结束时，当前设置自动保存到注册表

软件特点

1、能根据设备的通讯协议，方便地生成多种冗余校验如Modbus，并加上结束符，适用于大多数串口通讯的工业设备； 2、能够混合输入16进制数、10进制数、ASCII字符，这种功能通过转义符“\\”实现； 3、支持串口1~255，可以自定义任意通讯参数组合，随时改变参数而不用关闭串口，支持不常用的波特率等； 4、可以测出设备的响应间隔。

commix1.4使用方法

冗余校验使用 1、 主界面上，“冗余校验”复选框被选中时，会出现冗余校验设置窗口 2、 选择不同的校验方式，会有相应的选项出现 HEX/ASCII： 选择校验结果的存放方式 3、 如果冗余校验或结束符被允许，程序将按“数据 校验 结束符”的顺序发送，结束符的默认格式与主界面上的输入HEX/ASC设置相同 转义符使用 1、 16进制输入： \xhh 2、 10进制输入： \ddd 3、 预定义字符输入： \ccc 或 \cc 或 \\ 4、 显示字符输入： \ra 5、 转义符输入长度必须与上述相符，不区分大小写 转义符使用举例 \x1B 、\027 、\ESC 的值是 1Bh \x0d 、\013 、\cr 的值是 0Dh \rA 、\065 的值是 41h \\ 、\r\ 、\x5C 的值是 字符\ ASCII输入： \stx011234R01\etx57\cr\lf 与HEX输入：02 30 31 31 32 33 34 \rR 30 31 03 \r5 \r7 \cr\lf 是相同的 转义符中的预定义字符 输入 值 \\ 字符\ \LF 0Ah \CR 0Dh \NUL 00h \SOH 01h \STX 02h \ETX 03h \EOT 04h \ENQ 05h \ACK 06h \NAK 15h \ESC 1Bh
